HSJ-620
冷媒用被覆銅管接続用伸縮保温継手（20mm保温厚用）

特長

・保温材の熱収縮(最大約2％)に追従!
・配管の直管箇所が長い工場、物流倉庫等は特に有効！
・保温材の柔軟性は従来の約６倍！
・保温材の特性は（一社）日本銅センター規格である
　JCDA 0009及びJCDA 0010の断熱材の規定を満たす！
・本製品を被覆した被覆銅管の難燃性は
　JIS C 3005の傾斜試験において自然消火60秒以内！
保温材接続部の信頼性向上！
保温材の熱収縮後の線膨張にも追従！
ラインナップ

※1. ジョイント部の内径及び厚さは、圧縮前の規格値となります
※2. ジョイント部の長さ、HSJ全長は、圧縮後の規格値となります
製品仕様


・特性値

使用方法

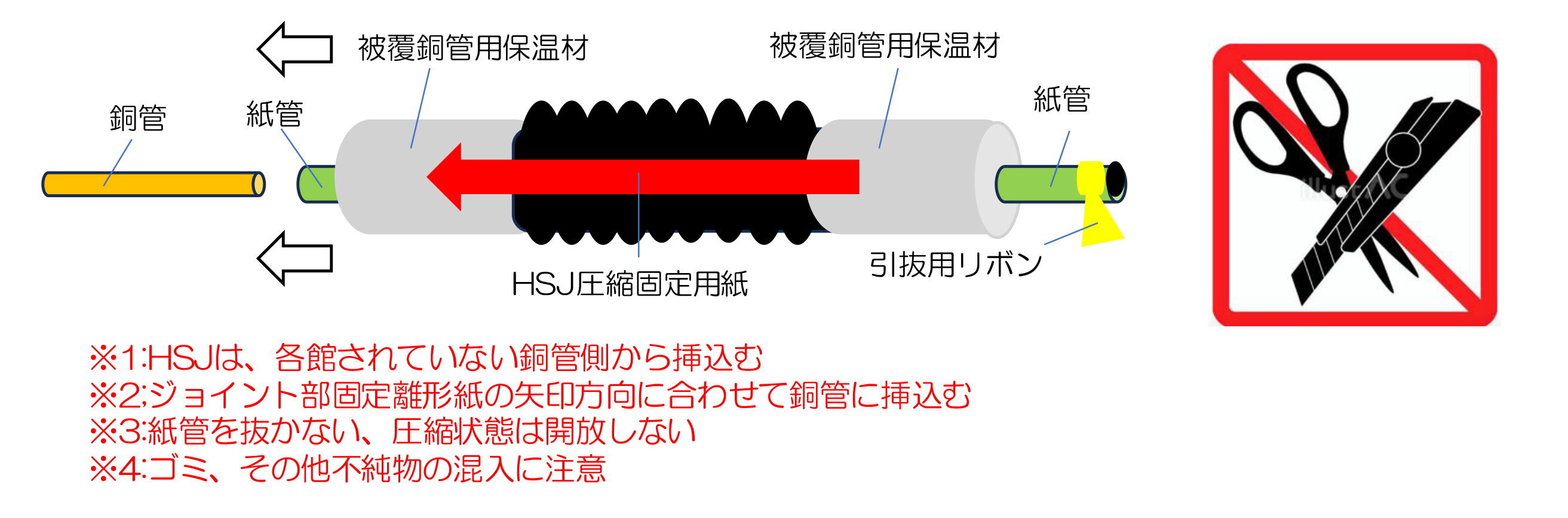

①適合サイズを必ず確認し、シュリンク梱包を破り、HSJの装着ガイド用紙管に
拡管されていない側の銅管を挿込む。
※HSJ圧縮固定用紙は外さないでください。

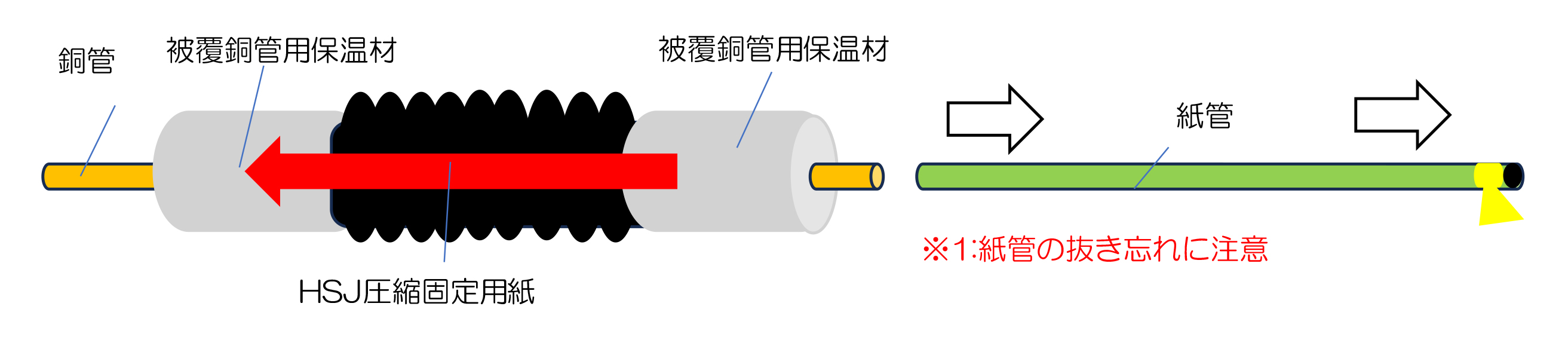

②HSJから装着ガイド用紙管を引き抜く。

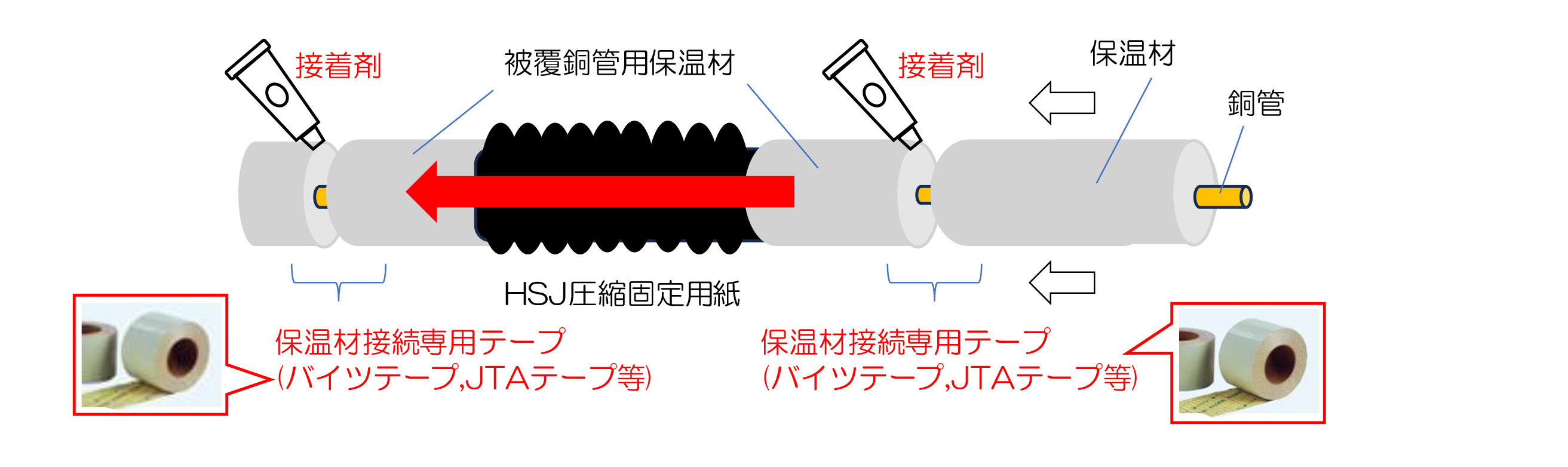

③HSJと被覆銅管用保温材を突き合わせ、
継ぎ目部を保温材接続専用テープ（接着剤併用）で接続する。

④HSJ固定用離型紙（赤矢印）を手で外す。

注意事項

製品説明動画
施工説明動画
